Электрика на даче и в загородном доме: правила безопасного монтажа уличного освещения

Для внешней электропроводки используйте кабель марки ВБбШв или АВБбШв с бронированной оболочкой. Глубина траншеи в грунте составляет 70 см, при этом на дно насыпается 10 см чистого песка без камней. Поверх провода укладывается сигнальная лента с надписью «Осторожно, кабель». Это защищает линию от случайного разрыва лопатой при земляных работах. Соединения жил выполняются только внутри герметичных коробок с классом защиты не ниже IP65. Скрутки запрещены, применяйте пружинные клеммы или опрессовку гильзами.

Светильники подключаются через автоматический выключатель номиналом 6 или 10 Ампер и обязательное устройство защитного отключения с током утечки 10–30 мА. Корпуса садовых фонарей из металла требуют заземления третьей жилой провода. При монтаже на деревянные фасады коттеджа кабель укладывается в гофру из негорючего ПВХ или металлический рукав. Дистанция от токоведущих частей до оконных проемов и дверей выдерживается не менее 50 см. Такие параметры исключают риск возгорания и поражения током при эксплуатации во влажной среде. Чтобы гарантировать безопасность и долговечность системы, монтаж стоит доверить профильному сервисному центру, подробности об услугах можно узнать на странице https://mbr-group-msk.com/santehnika.

Выбор кабеля с индексом ВВГнг-LS и расчет сечения жил для наружных линий освещения

Для прокладки питания фонарей на садовом участке используйте медный кабель ВВГнг-LS с тремя жилами, где третья жила выделена под заземление. Маркировка LS означает пониженное дымовыделение при горении, а индекс «нг» указывает на нераспространение пламени при групповой укладке в траншее или гофротрубе. Чтобы обеспечить исправную работу светодиодных прожекторов общей мощностью до 3 кВт на расстоянии до 50 метров, достаточно проводника сечением 1,5 мм². При увеличении дистанции или использовании ламп накаливания суммарной мощностью свыше 3,5 кВт переходите на сечение 2,5 мм², чтобы исключить падение напряжения в конце линии ниже допустимых 5%.

Медь превосходит алюминий по электропроводности и пластичности, что предотвращает излом жил при сезонных подвижках грунта или температурных колебаниях. Для защиты изоляции от влаги и механических повреждений помещайте кабель в двухстенную ПНД-трубу диаметром 20–32 мм на глубину 70 см. Ток автоматического выключателя в щитке подбирайте строго под сечение: 10 А для жил 1,5 мм² и 16 А для 2,5 мм². Это защитит изоляцию от перегрева при перегрузке сети. Установка УЗО с током утечки 30 мА исключит поражение током при случайном повреждении оболочки кабеля во время земляных работ.

Классификация пылевлагозащиты IP65 и IP67 для уличных светильников в различных зонах участка

Для открытых террас и пространств под козырьком выбирайте приборы с маркировкой IP65, так как этот стандарт гарантирует полную герметичность от мелкодисперсной пыли и выдерживает прямые струи воды под низким давлением. Первая цифра «6» означает максимальную плотность корпуса, исключающую попадание твердых частиц внутрь механизма. Вторая цифра «5» подтверждает, что ливень или случайное попадание из садового шланга не вызовут короткого замыкания. Такие устройства монтируют на стены построек или опорные столбы веранд. Этого уровня защиты достаточно для стабильной работы прибора при любых атмосферных осадках без погружения в жидкость.

В местах с риском временного подтопления или при установке иллюминации непосредственно в грунт вдоль дорожек используйте индекс IP67. Данный стандарт допускает кратковременное нахождение оборудования в воде на глубине до одного метра без потери работоспособности. Конструкция таких модулей включает дополнительные уплотнители и клеевые составы, предотвращающие проникновение влаги при резких перепадах температуры и образовании конденсата. Если фонарь окажется в луже после таяния снега, внутренняя проводка останется сухой. При выборе ландшафтных прожекторов проверяйте наличие дренажного слоя из гравия под основанием корпуса для ускорения отвода лишней влаги.

Технические различия и специфика эксплуатации

Разница между стандартами заключается в способности оболочки сопротивляться гидростатическому давлению. IP65 тестируется воздействием струи объемом 12,5 литров в минуту с расстояния 3 метра, что имитирует штормовой ветер с дождем. Устройства IP67 проходят испытания статическим давлением жидкости в течение 30 минут. Для подсветки ступеней крыльца или садовых дорожек, где приборы монтируются в уровень с покрытием, индекс 67 обязателен. Попадание грязи и талой воды в стыки корпуса при низком классе защиты окисляет контакты за один сезон.

Корпуса из анодированного алюминия или ударопрочного поликарбоната с защитой IP65 подходят для фасадной подсветки на высоте от 2 метров. На этом уровне отсутствует риск накопления воды, а основным поражающим фактором остается пыль и боковой дождь. Силиконовые прокладки в таких моделях сохраняют эластичность при морозах до -40 градусов, обеспечивая герметичность соединений. При подключении используйте кабель марки КГ или ВВГнг-LS с герметичными кабельными вводами (сальниками) соответствующего сечения. Несоответствие диаметра провода отверстию в сальнике снижает реальный уровень защиты до IP44, независимо от заводских характеристик самого прибора.

При организации световых схем вблизи искусственных водоемов или фонтанов требования ужесточаются. Если светильник находится в зоне постоянных брызг, но вне чаши, выбирайте IP67. Для размещения внутри бассейна требуются изделия класса IP68, способные работать под давлением постоянно. Использование моделей IP65 в низинах рельефа приведет к выходу из строя светодиодной матрицы из-за скопления влаги внутри плафона. Регулярно проверяйте целостность защитных стекол и чистоту дренажных отверстий в монтажных боксах.

Для приборов, встроенных в грунт, важна прочность стекла, выдерживающая вес человека или газонокосилки. Маркировка IP67 часто сопровождается индексом ударопрочности IK. Сочетание герметичности и механической стойкости позволяет устанавливать точки света в парковочных зонах и на пешеходных тропах. Перед фиксацией резьбовых соединений обработайте уплотнительные кольца техническим вазелином или специализированной смазкой. Это предотвратит пересыхание резины и облегчит замену ламп в будущем.

Эффективность изоляции зависит от качества клеммных коробок, соединяющих магистральную линию с конкретной точкой потребления. Применяйте геленаполненные муфты или специализированные соединители с уровнем защиты не ниже IP68 для подземных стыков. Даже при наличии корпуса IP67 у фонаря, слабое место в виде плохо изолированной скрутки в земле станет причиной срабатывания УЗО. Проверяйте наличие сертификатов соответствия ГОСТ Р 14254-2015 при покупке оборудования. Это исключит использование подделок с фиктивными значениями пылевлагостойкости.

Стоимость приборов с индексом 67 выше на 30-50% по сравнению с 65 серией из-за сложности литья и качества материалов. Рациональное распределение бюджета подразумевает использование IP65 для верхнего яруса (стены, карнизы, заборы) и IP67 для нижнего яруса (трава, плитка, почва). Такая схема обеспечит долговечность системы без избыточных затрат. При монтаже учитывайте направление слива воды с крыши, чтобы потоки не били напрямую в соединительные узлы приборов. Правильное позиционирование корпуса увеличивает ресурс работы светодиодов в два раза.

Технология прокладки бронированного кабеля в траншее с использованием сигнальной ленты

Выкапывайте ров глубиной 80–90 см, учитывая, что после создания песчаной подушки толщиной 10 см чистая глубина залегания линии составит 70 см. Тщательно очистите дно от камней, строительного мусора и острых предметов, способных повредить антикоррозийную оболочку из поливинилхлорида или полиэтилена. Ширина канала по дну должна составлять 20–30 см для одной линии, что обеспечит свободное размещение проводника без натяжения. Песок для подсыпки используйте карьерный или речной, предварительно просеянный через сито с ячейкой 5 мм.

• Проверьте целостность внешней изоляции мегомметром перед началом работ.
• Укладывайте кабель «змейкой» с запасом 2–3% по длине, чтобы компенсировать сезонные смещения грунта.
• При пересечении с водопроводом или газовой трубой соблюдайте дистанцию по вертикали не менее 50 см.
• Для прохода сквозь фундамент здания применяйте гильзы из стальных или ПНД-труб диаметром в 2 раза больше сечения проводника.
• Заземляйте стальную броню (ленты или проволоку) с двух сторон магистрали для защиты от наведенных токов и обеспечения электробезопасности.

Засыпьте уложенную жилу слоем чистого песка или мягкого грунта без камней на высоту 10–15 см и слегка уплотните вручную. Поверх этого слоя размещается сигнальная лента ярко-желтого или красного цвета с надписью «Осторожно, кабель». Она должна находиться на расстоянии 25 см от наружного покрова проводника. Такое расположение гарантирует, что при проведении случайных земляных работ лопата или ковш экскаватора сначала обнаружат предупреждающий маркер, предотвратив короткое замыкание и поражение током.

В местах соединений и поворотов трассы установите подземные муфты, зафиксированные на бетонных плитках или кирпичах, чтобы исключить просадку. Радиус изгиба бронированной линии должен составлять не менее 10–15 ее наружных диаметров. Маркируйте трассу на поверхности земли специальными табличками или привязкой к стационарным объектам на плане участка. Это позволит точно определить местонахождение сети через 10–20 лет для ремонта или модернизации системы силовой сети вне помещений.

Финальную засыпку выполняйте ранее извлеченным грунтом, предварительно удалив из него крупные включения. Насыпайте землю с горкой высотой 5–7 см, так как в течение первого сезона произойдет естественная усадка. Использование бронированного проводника типа ВБбШв или ВКбШв избавляет от необходимости закладывать ПНД-трубы по всей длине канала, поскольку стальной панцирь защищает медь от грызунов и механических сдавливаний почвой.

Организация системы защитного заземления и установка УЗО с током утечки 10 мА для уличных цепей

Применяйте контур заземления типа TN-S или TT с сопротивлением растеканию тока не выше 4 Ом для защиты внешних электросетей. Вертикальные электроды из оцинкованной стали диаметром 16 мм забивайте на глубину 2,5–3 метра, соединяя их горизонтальной полосой 40х4 мм методом сварки. Это исключает появление опасного потенциала на металлических корпусах светильников и ландшафтных розеток при пробое изоляции. Каждую мачту или садовый фонарь подключайте медным трехжильным кабелем (например, ВВГнг-LS), где жила желто-зеленого цвета жестко фиксируется на болтовой клемме заземления внутри прибора.

Устанавливайте в распределительный щит устройства защитного отключения с номинальным дифференциальным током 10 мА. Стандартные аппараты на 30 мА срабатывают при значениях, способных вызвать фибрилляцию сердца во влажной среде, тогда как порог в 10 мА отсекает питание до наступления тяжелых последствий для организма. Выбирайте модули типа «А», которые реагируют не только на переменный, но и на пульсирующий постоянный ток, возникающий в схемах современных светодиодных прожекторов и контроллеров управления. Один такой прибор должен обслуживать группу из 3–5 фонарей, чтобы суммарная естественная утечка исправной линии не превышала 3,3 мА и не приводила к ложным отключениям автоматики во время дождя или тумана.

Защищайте групповые линии автоматическими выключателями с характеристикой «В», которые срабатывают быстрее стандартных серий при коротких замыканиях в протяженных ветках. Сечение жил подбирайте с запасом: для приусадебных светильников достаточно 1,5 мм², но для силовых розеток под газонокосилки используйте 2,5 мм². Трассы укладывайте в ПНД-трубах на глубине 0,7 метра, помечая путь сигнальной лентой. Раз в полгода проверяйте исправность защиты нажатием кнопки «Тест» на передней панели модуля в щитке. Если механизм не разомкнул цепь мгновенно, замените устройство, так как залипание контактов делает эксплуатацию электрооборудования на открытом воздухе рискованной.

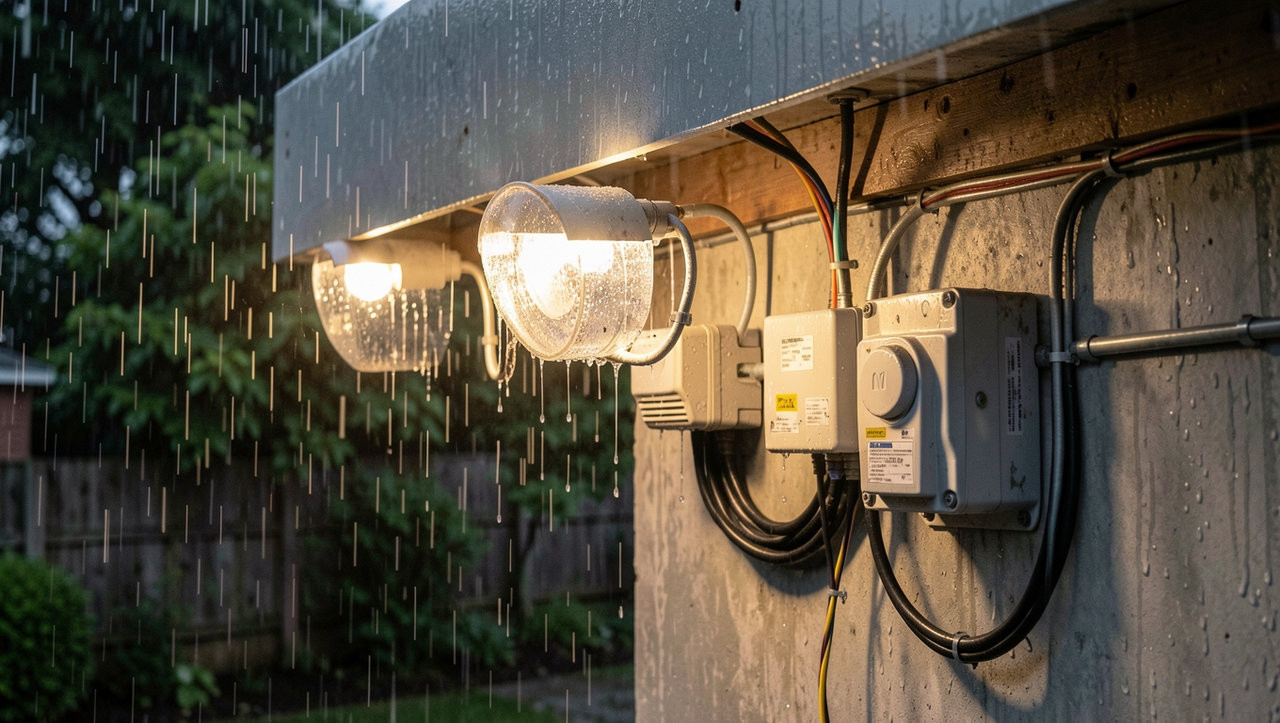

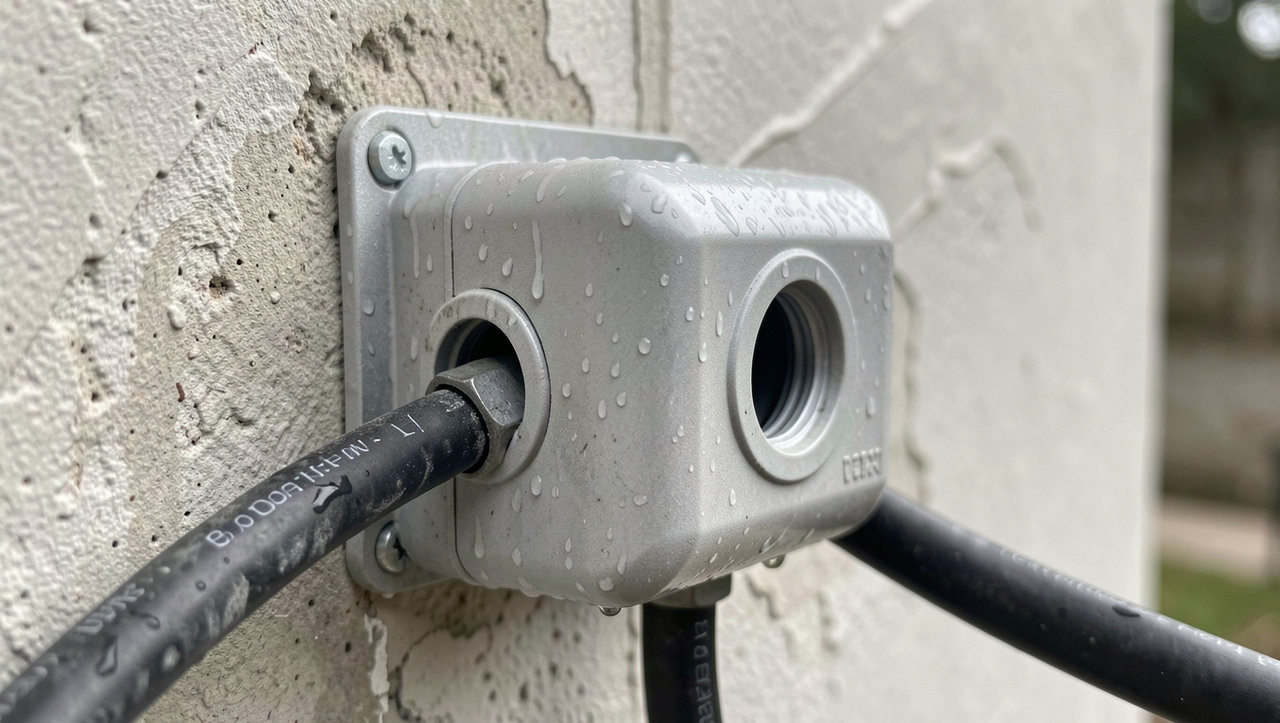

Правила монтажа распределительных коробок с герметичными кабельными вводами на фасаде здания

Устанавливайте коммутационные узлы на высоте не менее 2,5 метров от земли, чтобы исключить случайное механическое повреждение и прямое воздействие брызг при таянии снега. Используйте пылевлагозащищенные корпуса с индексом защиты IP66 или IP67, которые выдерживают сильные струи воды и временное погружение. При фиксации корпуса на кирпичную или бетонную стену применяйте фасадные дюбели с антикоррозийным покрытием. Кабель заводите исключительно снизу или сбоку, формируя перед входом петлю запаса («капельную петлю») длиной 10–15 см. Такая конфигурация направляет стекающие капли конденсата и осадков вниз, препятствуя их попаданию внутрь уплотнителя. Затягивайте гермовводы (сальники) до полной фиксации оболочки провода, чтобы исключить зазоры. Внутри корпуса используйте пружинные клеммы или гильзы с клеевой термоусадкой вместо скруток, так как перепады температур на улице вызывают циклическое расширение металлов и ослабление контактов.

Технические параметры выбора и установки компонентов

Параметр	Требование	Результат
Класс защиты корпуса	Не ниже IP66	Полная пыленепроницаемость и защита от сильных водяных струй
Материал уплотнителя	Этиленпропиленовый каучук (EPDM)	Сохранение эластичности при морозе до -40°C
Расположение ввода	Нижняя или боковая панель	Защита от затекания влаги по внешней оболочке проводника
Тип соединения жил	Клеммники с защитной пастой	Предотвращение окисления меди в условиях высокой влажности

Крепите распределительное устройство через штатные отверстия, предусмотренные производителем, используя резиновые прокладки под головки саморезов для сохранения герметичности задней стенки. Если стена обшита горючим утеплителем или деревом, подкладывайте под корпус негорючую пластину из асбестоцемента или металла, выступающую за края изделия на 10 мм. При зачистке изоляции следите, чтобы внешняя оболочка заходила внутрь гермоввода на 20–30 мм. Лишние отверстия в коробке закрывайте только заводскими сертифицированными заглушками с аналогичным классом IP. Раз в год проверяйте состояние уплотнительных колец: под воздействием ультрафиолета дешевый пластик трескается, что ведет к короткому замыканию и срабатыванию автоматики.

Установка автоматических выключателей и фотореле в отдельном щитке для управления наружным светом

Размещайте защитную аппаратуру и датчики освещенности в герметичном боксе с индексом защиты не ниже IP65. Это исключит попадание влаги и пыли на контактные группы при резких перепадах температуры или косом дожде. Внутри корпуса закрепите DIN-рейку для фиксации модульного оборудования. Используйте медный кабель марки ВВГнг-LS сечением 1,5 мм² для линий питания фонарей и 2,5 мм² для ввода. Такой запас сечения предотвратит перегрев изоляции при длительной работе прожекторов мощностью от 500 Вт.

Для каждой группы светильников выделите персональный двухполюсный автомат номиналом 6А или 10А с характеристикой расцепителя B. Такая чувствительность обеспечит мгновенное срабатывание при коротком замыкании в патроне фонаря, не дожидаясь разогрева всей магистрали. Разрыв фазного и нулевого проводников одновременно упрощает поиск утечки тока без демонтажа соединений в распределительных коробках. Перед автоматами установите устройство защитного отключения с током отсечки 30 мА. Это защитит человека от поражения током при повреждении оболочки кабеля садовым инструментом или из-за износа изоляции под воздействием ультрафиолета.

Фотореле монтируйте так, чтобы на его сенсор не падал свет от ламп, которые оно включает. Оптимальное положение – северная сторона строения или зона под козырьком кровли. Если конструкция датчика выносная, соединяйте его с блоком управления в боксе экранированным проводом. Настройте порог срабатывания на 5–15 люкс. Это значение соответствует глубоким сумеркам, что экономит до 20% электроэнергии по сравнению с работой в пасмурную погоду. Проверьте наличие задержки срабатывания в 30–60 секунд, чтобы случайная засветка фарами проезжающего автомобиля не приводила к ложному выключению иллюминации.

Маркируйте каждый провод внутри шкафа поливинилхлоридными кембриками или клейкими метками. Подпишите назначение каждого тумблера на внутренней стороне дверцы: «Фасад», «Дорожки», «Беседка». При аварии это позволит быстро обесточить конкретный участок, сохранив видимость на остальной территории участка. Соединение жил выполняйте гребенчатыми шинами или обжатыми наконечниками НШВИ. Скрутки запрещены из-за риска окисления и возникновения искрения при высокой влажности воздуха.

Для автоматизации ночного режима выбирайте модели реле со встроенным таймером. Такая связка позволяет гасить фонари в 1:00 ночи и включать их снова в 5:00 утра. Это снижает износ светодиодных матриц и сокращает счета за электричество. Если планируется подключение мощных галогенных ламп суммарно свыше 2 кВт, добавьте в схему магнитный контактор. Он снимет нагрузку с контактов фотодатчика, предотвращая их залипание и обгорание.

Ввод кабелей в корпус осуществляйте через сальники-гермовводы снизу. Такой метод исключает стекание конденсата по проводу внутрь механизмов. Оставьте запас петли кабеля перед входом в бокс на 10-15 см. После завершения сборки проверьте затяжку винтовых клемм через 2 недели эксплуатации, так как медь обладает текучестью и контакт может ослабнуть. Ежегодно очищайте прозрачный купол внешнего сенсора от пыли и паутины для точности определения уровня освещенности.
