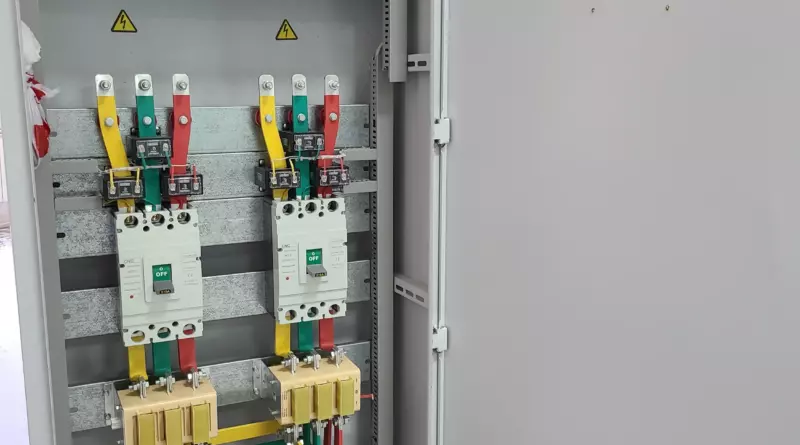

Энергетический щит здания: полный разбор вводно-распределительного устройства ВРУ-1

В мире электроэнергетики существует негласное правило:любая,даже самая сложная система начинается с точки входа.Для жилых комплексов,бизнес-центров и производственных объектов этой критической точкой становится вводно-распределительное устройство серии ВРУ-1.Это оборудование является связующим звеном между внешними питающими сетями и внутренней инфраструктурой здания.Оно обеспечивает не только физическое подключение,но и выполняет функции защиты,учета и управления распределением энергоресурсов.

Функциональное назначение и технические параметры ВРУ-1

ВРУ 8504 цена представляет собой комплексное низковольтное устройство,смонтированное в металлическом шкафу.Его основная задача — прием электрической энергии от трансформаторной подстанции или распределительной сети города.Оборудование рассчитано на работу в трехфазных сетях переменного тока с номинальным напряжением 380/220 В и частотой 50 Гц.Важной особенностью является поддержка различных систем заземления,включая TN-C,TN-S и TN-C-S,что делает устройство универсальным для использования в существующем и новом жилом фонде.

Одной из главных функций,реализуемых в шкафах ВРУ-1,является коммерческий учет электроэнергии.Конструкция предусматривает специальные отсеки для установки расчетных счетчиков,доступ к которым ограничен для посторонних лиц.Кроме того,устройство берет на себя роль защитного барьера:автоматические выключатели и предохранители надежно защищают отходящие линии от перегрузок и токов короткого замыкания,предотвращая выход из строя дорогостоящего оборудования и возникновение пожаров.

Конструктивные особенности и архитектура панелей ВРУ-1

Корпуса вводно-распределительных устройств изготавливаются из листовой стали методом цельносварной или разборной конструкции.Толщина металла обычно составляет 1.2 мм,а финишное покрытие выполняется методом порошковой полимеризации,что обеспечивает высокую коррозионную стойкость и механическую прочность.Стандартный цвет покрытия — светло-серый (RAL 7035),что является общепринятым стандартом для электрощитового оборудования.

Структура внутреннего пространства

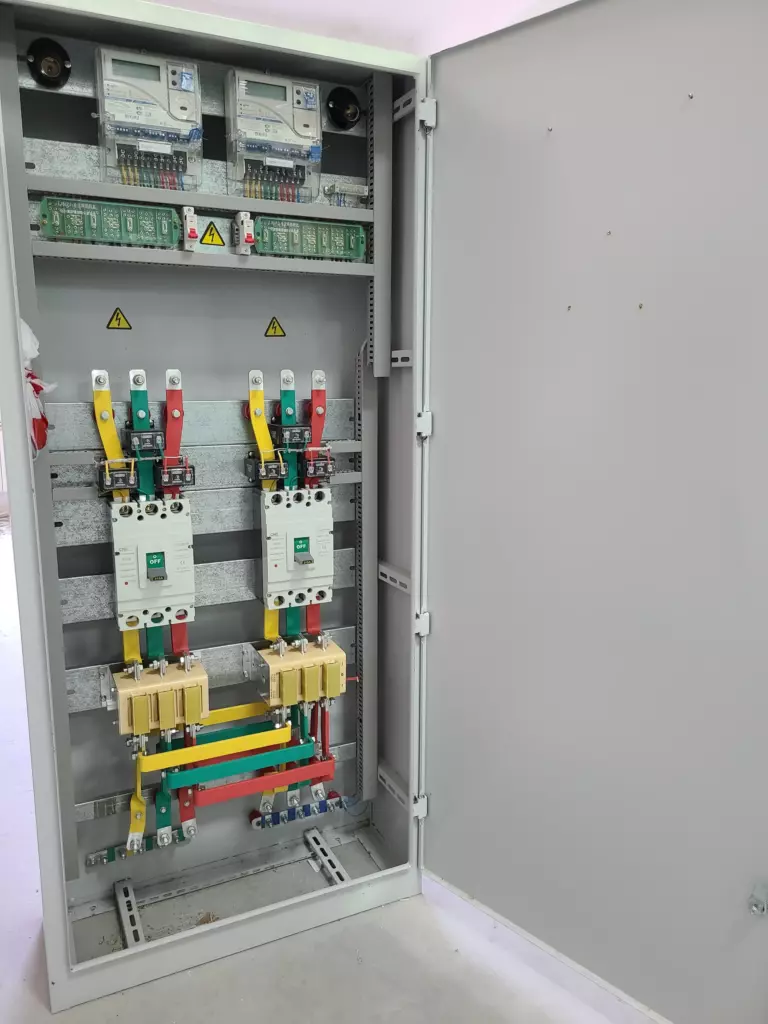

Для обеспечения безопасности и удобства обслуживания внутреннее пространство панели ВРУ-1 разделено на несколько функциональных зон:

• Вводной отсек:Расположен в верхней части шкафа.Здесь размещается вводная коммутационная аппаратура — рубильники или выключатели нагрузки,предназначенные для полного обесточивания устройства.Этот отсек часто имеет отдельную дверцу с возможностью пломбировки.
• Отсек учета:Центральная часть,где монтируются трансформаторы тока и электрические счетчики.Дверца этого отсека оснащается смотровым окном для снятия показаний без нарушения пломб энергоснабжающей организации.
• Распределительный отсек:Самая объемная нижняя часть,предназначенная для размещения коммутационных аппаратов отходящих линий.Здесь на DIN-рейках устанавливаются автоматические выключатели,устройства защитного отключения (УЗО) и клеммные колодки для подключения кабелей,питающих этажные щиты и силовое оборудование.

Система шин и способы монтажа

Важным элементом конструкции являются токоведущие шины.В нижней части корпуса,как правило,устанавливается оцинкованный стальной уголок,выполняющий функцию шины заземления (РЕ).Выше нее на изоляторах крепится медная шина рабочего нуля (N).Такое разделение соответствует современным требованиям электробезопасности.ВРУ-1 имеют преимущественно напольное исполнение и крепятся к полу через специальные отверстия в основании.Ввод и вывод кабелей обычно осуществляется снизу,однако по индивидуальному заказу возможна реализация верхнего ввода через съемную сальниковую пластину.

Типовые схемы исполнения и вариативность комплектации

Оборудование ВРУ-1 классифицируется по функциональному назначению на вводные,распределительные и вводно-распределительные панели.Обозначение типа включает в себя цифровые индексы,которые описывают электрическую схему и состав аппаратуры.Например,схемы с индексами 11–18 относятся к вводным панелям,а 21–29 — к вводно-распределительным.

Номенклатура и состав аппаратов

В зависимости от проектной мощности и требований заказчика,ВРУ-1 могут комплектоваться различными типами защитной и коммутационной аппаратуры:

• Вводные выключатели:Номинальные токи могут варьироваться от 100 до 630 А.В качестве вводных аппаратов используются переключатели серии ВР32,выключатели ВА50 или рубильники с предохранителями ППН.
• Аппаратура АВР:Для обеспечения бесперебойного питания ответственных потребителей устройства оснащаются блоками автоматического ввода резерва (АВР).В таких схемах переключение между основным и резервным вводом происходит автоматически при пропадании напряжения на одном из них.
• Блоки управления освещением (БУО):В распределительных панелях могут устанавливаться блоки для управления сетями освещения общедомовых помещений,включающие в себя автоматические выключатели,пускатели и реле времени.

Условия эксплуатации и нормативная база

ВРУ-1 разработаны для работы в сложных климатических условиях.Они имеют климатическое исполнение УХЛ4,что позволяет эксплуатировать их в закрытых помещениях с температурой окружающего воздуха от +1 до +40 °С и относительной влажностью до 80% при 25 °С.Степень защиты оболочки может составлять IP31 (защита от проникновения мелких предметов) или IP54 (пылевлагозащищенное исполнение),что критично для установки в подвалах или технических этажах с высоким уровнем влажности.

Все оборудование данной серии производится в строгом соответствии с требованиями государственных стандартов,включая ГОСТ Р 51321.1 и специализированный ГОСТ Р 51732,регламентирующий требования именно к вводно-распределительным устройствам для зданий.Наличие сертификатов соответствия и гарантийных обязательств (срок службы достигает 15 лет) является обязательным условием поставки.
